基本型号：Q41TC | Q641TC
适用温度：-20~200℃
驱动方式：手动、蜗轮传动、气动、电动等
适用介质：干灰、水灰、矿浆、酸碱盐及灰浆混合介质等
新型陶瓷球阀是河南天纵实业有限公司利用结构陶瓷耐腐蚀、耐磨损和高硬度的特性，经科学的结构优化设计，自主研发的高新技术产品。广泛应用于电厂脱硫系统、洗选矿系统、流体流量控制系统、化工行业等强腐蚀场合。按照客户要求，可提供手动、蜗轮传动、气动、电动等多种驱动方式。
1、阀门壳体厚度超过国家标准GB、JB和美标ANSI的标准数据要求,主体材质化学元素和力学性能达到国家规定标准要求。壳体三段结构设计，体型坚固，外型美观。
2、阀杆材质化学元素达到国家规定标准要求，精工细磨，表面经抗蚀氮化或调质处理，保证阀杆具有良好的力学性能及抗腐蚀能力。
试验压力：
公称压力 | 1.0 MPa | 1.6 MPa | 2.5 MPa |
强度压力 | 1.6 MPa | 2.4 MPa | 3.8MPa |
密封压力 | 1.1 MPa | 1.8 MPa | 2.8MPa |
3、内置缓冲补偿弹性垫圈，确保稳定良好的密封性。并且在含有杂质介中，不容易卡死造成球的破裂。
4、全衬硬密封面接触陶瓷球阀所有与介质接触均为结构陶瓷材料, 其化学稳定性加上极高的的硬度(硬度HRA88以上，仅次于金钢石)的特性。因此，陶瓷具有高抗压强度，高耐磨损性，优良的抗氧化和耐腐蚀性能，耐高温，隔热性能良好。
5、以精准的研磨技术与先进的机械设备制造生产。阀门结构简洁，流道顺畅，介质流动阻力小。硬密封陶瓷内件，由六件科学合理的设计组成，阀球、阀座面接触加工,使得球与座内R与外R紧密结合,球圆精度高、表面质量好、使整阀扭矩轻、阻力小、 密封性达到零泄漏。
所有与介质接触的部分均为结构陶瓷材料 , 其化学稳定性及硬度极高 ( 洛氏硬度 HRC90), 仅次于金刚石。因此 , 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。
彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高. 使用寿命长 ,是钛合金阀和蒙乃尔阀的2-4倍。
用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，该类阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。
应用领域——火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。于煤炭、滤渣浆等，也可用于高压远程输送矿料、浆液管道。
电力行业——电厂烟气脱硫（FGD）装置、飞灰、除渣和燃烧系统
中电投甘肃张掖电厂;内蒙古包头华电;内蒙古鄂尔多斯电力有限责任公司;华润电力登封有限公司;济宁发电厂;内蒙古金山热电;大唐信阳华豫发电公司;宁夏中宁发电有限公司;
钢铁冶金行业——钢厂高炉煤粉喷射系统;烧结烟气脱硫;铁水喷镁脱硫系统;气体输送镁粉、硅粉、砂、玻璃、水泥、矿石及烟道尘土
江西铜业集团公司;河北邯钢钢铁集团;宝钢集团股份有限公司;四川攀枝花钢铁公司;六盘水市水城钢铁公司;
石油化工行业——强腐蚀、强磨损性场合
宁夏宝丰能源有限公司;河南龙宇煤化工有限公司;河南佰利联化工有限公司，多氟多化工股份有限公司
矿业行业——强腐蚀、强磨损性场合
安徽马钢矿业罗河矿业有限公司;栾川龙宇钼业有限公司;河南神火兴隆矿业有限责任公司

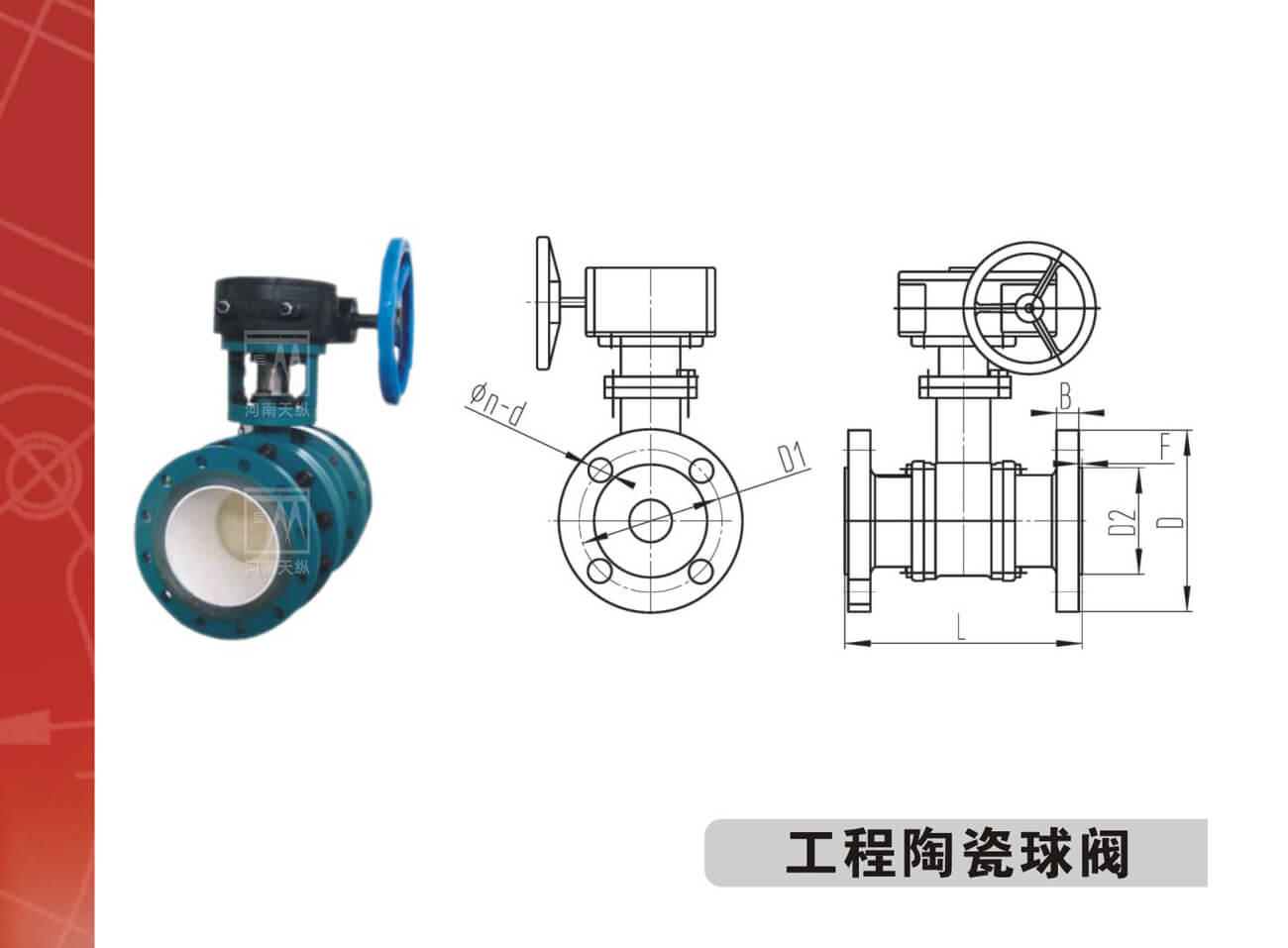

公称压力 | 公称通径 | 尺寸（mm） | ||||||
PN(MPa) | DN（mm） | D | D1 | D2 | b | f | L | n-d |
1 | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | |
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | |
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | |
40 | 145 | 110 | 85 | 18 | 3 | 180 | 4×18 | |
50 | 160 | 125 | 100 | 20 | 3 | 200 | 4×18 | |
65 | 180 | 145 | 120 | 20 | 3 | 220 | 4×18 | |
80 | 195 | 160 | 135 | 22 | 3 | 250 | 4×18 | |
100 | 215 | 180 | 155 | 22 | 3 | 280 | 8×18 | |
125 | 245 | 210 | 185 | 24 | 3 | 320 | 8×18 | |
150 | 280 | 240 | 210 | 24 | 3 | 360 | 8×23 | |
200 | 335 | 295 | 265 | 26 | 3 | 500 | 8×23 | |
250 | 390 | 350 | 320 | 28 | 3 | 533 | 12×23 | |
1.6 | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 |
20 | 105 | 75 | 55 | 14 | 3 | 130 | 4×14 | |
25 | 115 | 85 | 65 | 14 | 3 | 140 | 4×14 | |
32 | 135 | 100 | 78 | 16 | 3 | 165 | 4×18 | |
40 | 145 | 110 | 85 | 16 | 3 | 180 | 4×18 | |
50 | 160 | 125 | 100 | 16 | 3 | 200 | 4×18 | |
65 | 180 | 145 | 120 | 18 | 3 | 220 | 4×18 | |
80 | 195 | 160 | 135 | 20 | 3 | 250 | 8×18 | |
100 | 215 | 180 | 155 | 20 | 3 | 280 | 8×18 | |
125 | 245 | 210 | 185 | 22 | 3 | 320 | 8×18 | |
150 | 280 | 240 | 210 | 24 | 3 | 360 | 8×22 | |
200 | 335 | 295 | 265 | 26 | 3 | 500 | 12×22 | |
250 | 390 | 350 | 320 | 28 | 3 | 533 | 12×23 | |
2.5 | 15 | 95 | 65 | 45 | 16 | 2 | 130 | 4×14 |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | |
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | |
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | |
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4×18 | |
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4×18 | |
65 | 180 | 145 | 120 | 22 | 3 | 222 | 8×18 | |
80 | 195 | 160 | 135 | 22 | 3 | 241 | 8×18 | |
100 | 215 | 190 | 160 | 24 | 3 | 305 | 8×23 | |
125 | 245 | 220 | 188 | 28 | 3 | 356 | 8×25 | |
150 | 280 | 220 | 218 | 30 | 3 | 394 | 8×25 | |
200 | 335 | 310 | 278 | 34 | 3 | 457 | 12×25 | |
250 | 390 | 370 | 332 | 2836 | 3 | 533 | 12×30 | |
