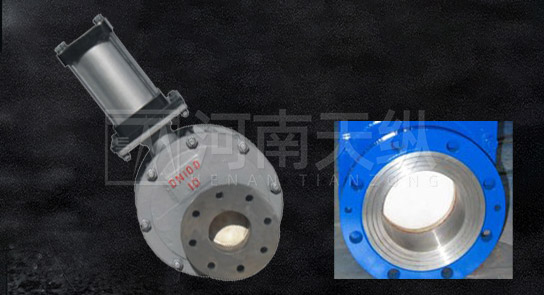

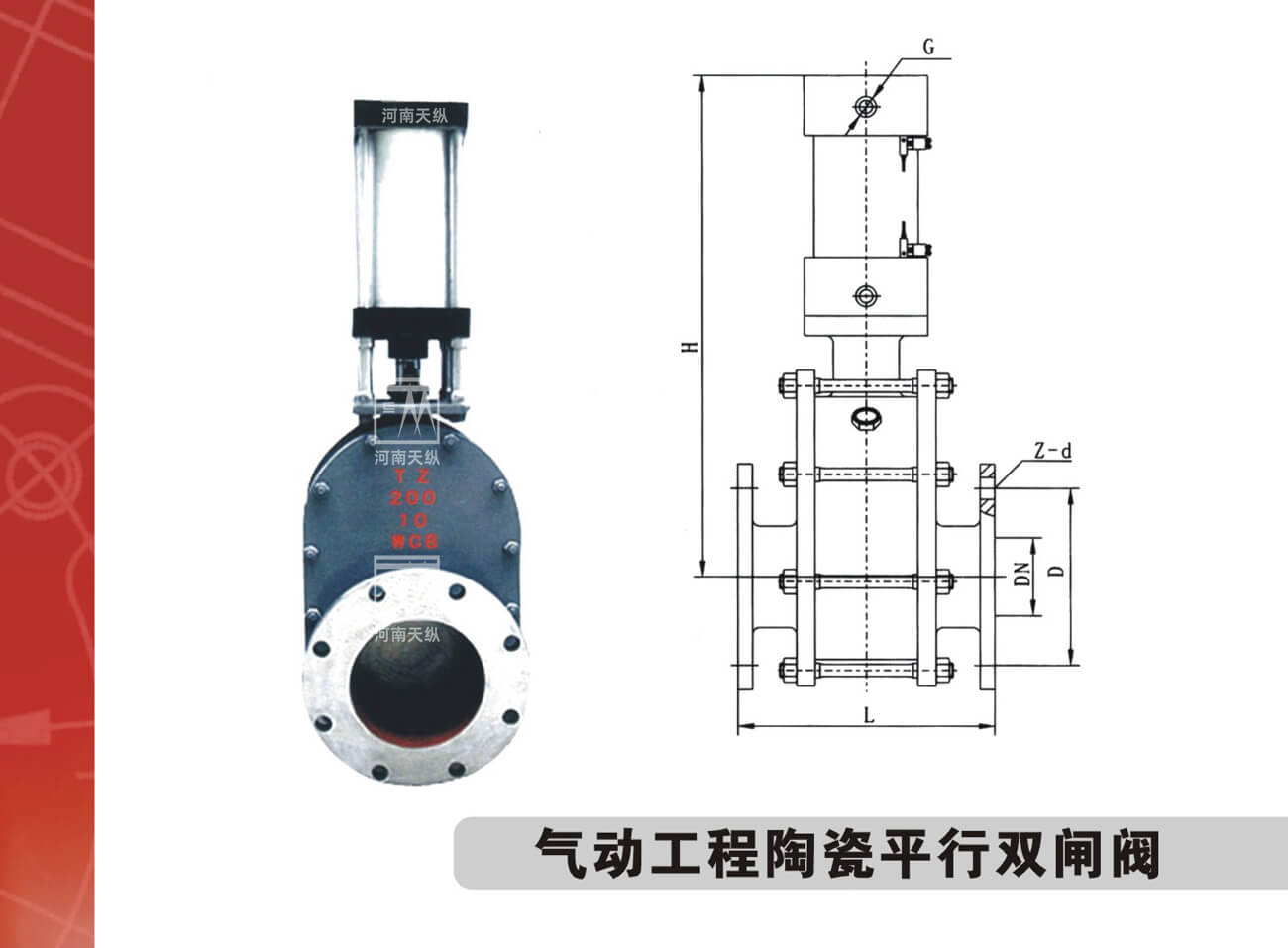

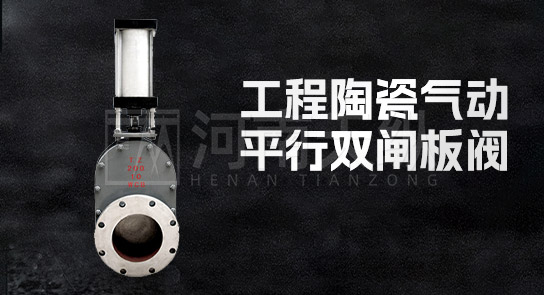

工程陶瓷气动平行双闸板阀

基本型号:TZDZ644TC-10C

适用温度:≤250℃

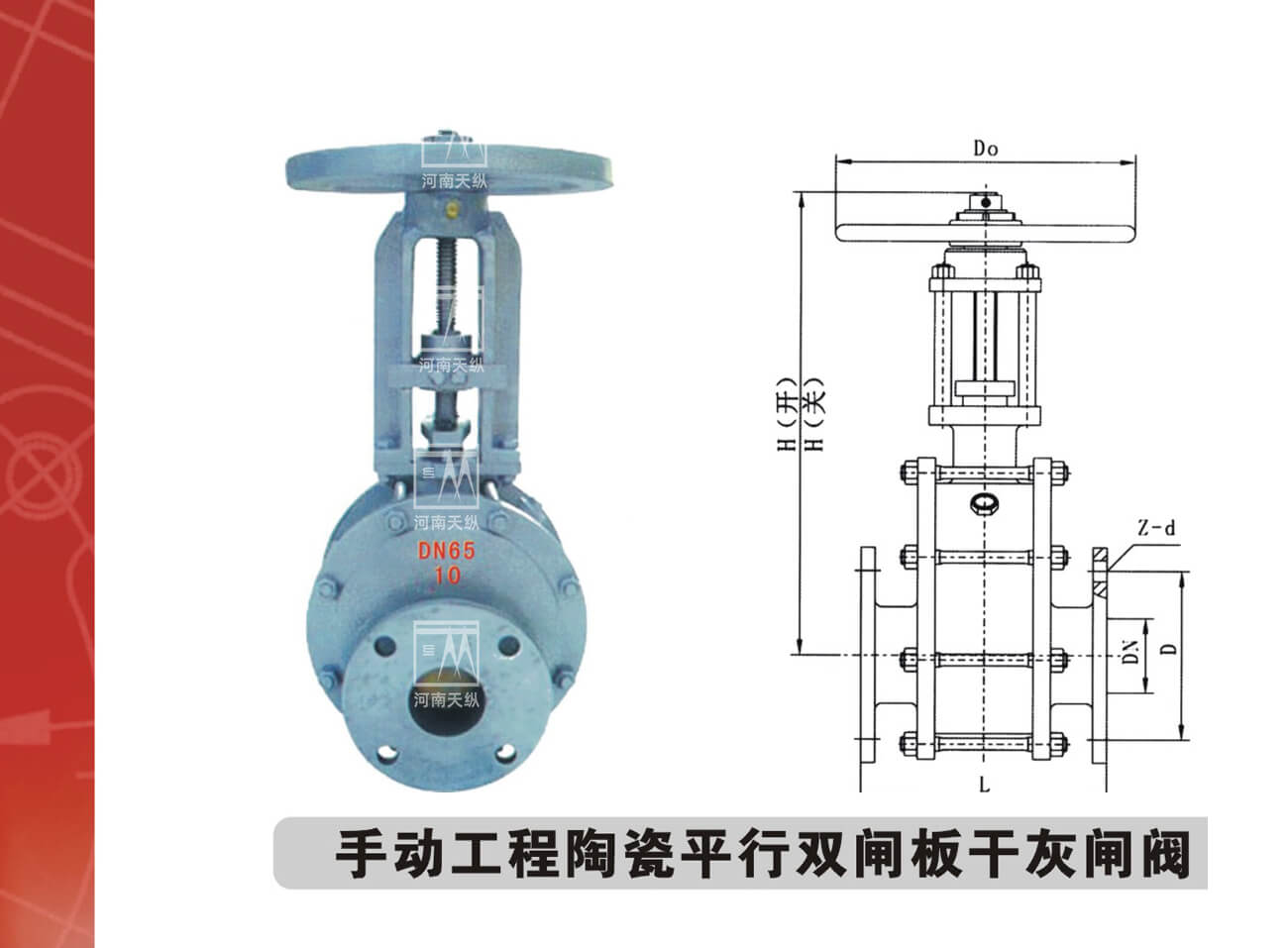

驱动方式:气动、手动

适用介质:粉煤灰、干粉尘、气体等含硬颗粒粉料

PN 1.0 MPa
公称压力:
DN50 - DN300
公称通径:

产品简介

Product Description

工程陶瓷气动平行双闸板阀用于发电厂干灰系统,浓向输送仓泵进、出料用阀门。工作由直行程气缸带动,可频繁工作,每小时可达6-10次,气源压力为0.4-0.6MPa。阀板与阀座所有密封件均采用增韧陶瓷密封,耐温可达250℃左右,具有密封性能好,耐磨性强,启动负荷小,卡灰及积灰现象少,使用寿命长的特点,同时阀门具有流体阻力小,全开时受介质冲蚀小,安装方便等特点,特别适用启闭频率高,自动化程序严谨的阀位。

电力行业气力输送系统选用河南天纵实业自主开发的工程陶瓷气动平行双闸板阀以来,取得了理想的使用效果,工程陶瓷气动平行双闸板阀彻底解决了两相流动,流态化和非流态化粉粒物料输送过程中阀门启、闭不到位,密封易失效,运行寿命短等技术难题,实现了长寿命、免维护的稳定运行,耐磨性远远优于硬质合金等耐磨金属材料,可取代进口同类阀门,工程陶瓷气动平行双闸板阀在国内得到迅速推广。


性能优势

Performance Advantages

该阀门结构简单合理,外形美观,开关动作灵活,符合国家和行业标准的要求。阀门所有设备在质保期内正常工况下均能安全、持续运行,不出现磨损、腐蚀、老化、泄漏等问题。

工程陶瓷气动双闸板阀的阀座陶瓷密封环内径处设计有保护唇(专利)结构,可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环;

阀门零部件采用先进、可靠的加工制造技术,有良好的表面几何形状及合适的公差配合。

阀门气控管接头为锁母连接或快插接头,口径可按需方现场要求配置。

可进行现场实测原设备连接高度和垂直偏移量及连接等,确保提供的阀门与原设备完好连接,安装时不需要对原系统做任何改动。

应用领域

Application Scopes

适用介质——粉煤灰、干粉尘、气体等含硬颗粒粉料

适用范围——火力发电厂干灰系统、仓泵出料输送等,化工、冶金、造纸、制药等行业中散状物料输送系统;各类有磨损的介质在管道上作启闭之用

技术参数

Technical Parameters

阀门特性

使用温度

陶瓷(≤250℃)

介质

粉煤灰、石灰石粉、煤粉等

工作压力

0.4-0.6Mpa,最大1.0Mpa

公称通径

DN50—DN300(也可根据客户需要定制)

公称压力

1.0—1.6MPa

适用温度

≤250℃(另有耐高温型最高可耐400℃高温)

气缸特性

传感器

可配用磁性开关

介质

空气或中性气体

使用压力

0.3-0.6Mpa,最大1.0Mpa

环境温度

-20℃~ 70℃

建议最大速度

≤1m/s(最佳使用寿命)

最大速率

2m/s

气缸结构

缸筒

硬质铝合金

拉杆

不锈钢

前后端盖

铝合金

轴承

自润滑金属轴承

缓冲密封

PUR

缓冲

气缓冲,螺栓调节

活塞杆

硬质镀铬钢

活塞杆螺母

镀锌钢

活塞

轻合金,配磁环

活塞密封

PUR
