基本型号：TZLZ73TC | TZLZ973TC | ZLZ273TC | TZLZ673TC
适用温度：火力发电厂≤250℃；特殊情况≤700℃
驱动方式： 气动
适用介质：粉状固体颗粒、粉煤灰及其他固体粉末

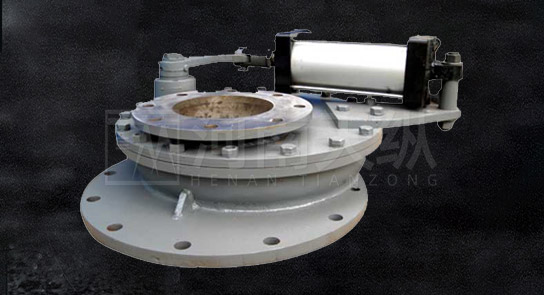

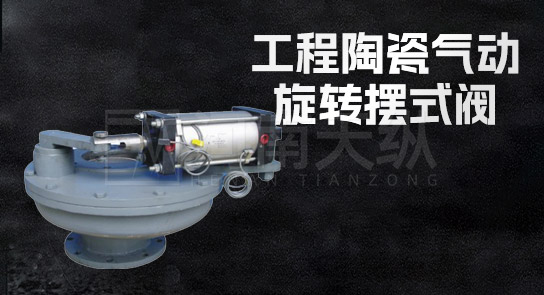

工程陶瓷气动旋转摆式阀专门针对气固两相流工况介质管道而设计制造的，采用了增韧型工程陶瓷来作为关断及抗冲刷的主要材料，以满足该类介质管道对耐磨性、耐蚀性、耐高温性等功能要求。工程陶瓷气动旋转摆式阀具有密封性能好，耐磨性强、耐高温、防静电、启闭灵活等功能，使用中无卡灰及积灰现象，同时阀门关闭件具有对超高温介质启闭过流时的自动热补偿功能。
密封性能好、耐磨性强、耐高温、开关无卡瑟现象、无卡灰或积灰现象、使用寿命长。
通过旋转轴带动阀板运动，使得阀门开关动作时的运动力为旋转运动。气动执行机构的活塞杆、密封填料不与介质直接接触，大大延长了气动执行机构的使用寿命。
填料的独特的设计很好的解决了同类阀门轴密封处物料外漏的情况。
阀板与阀座间密封面采用ZTA耐磨增韧陶瓷，ZTA陶瓷的洛氏硬度HRA≥85，硬度仅次于金刚石，远远超过耐磨钢和不锈钢的硬度，解决了密封面因物料冲刷而易被冲蚀、寿命不高的问题，使用寿命是普通材料阀门的5-10倍，大大提高输送管路系统的关闭密封性能，最大限度地杜绝泄漏。
工程陶瓷气动旋转摆式阀主要用于火力发电厂气力输灰系统仓泵进料阀，透气阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和卸灰阀。同时也可适用于其他粉料输送管道如氧化铝干粉、水泥、碳化硅干粉等的进料启闭。

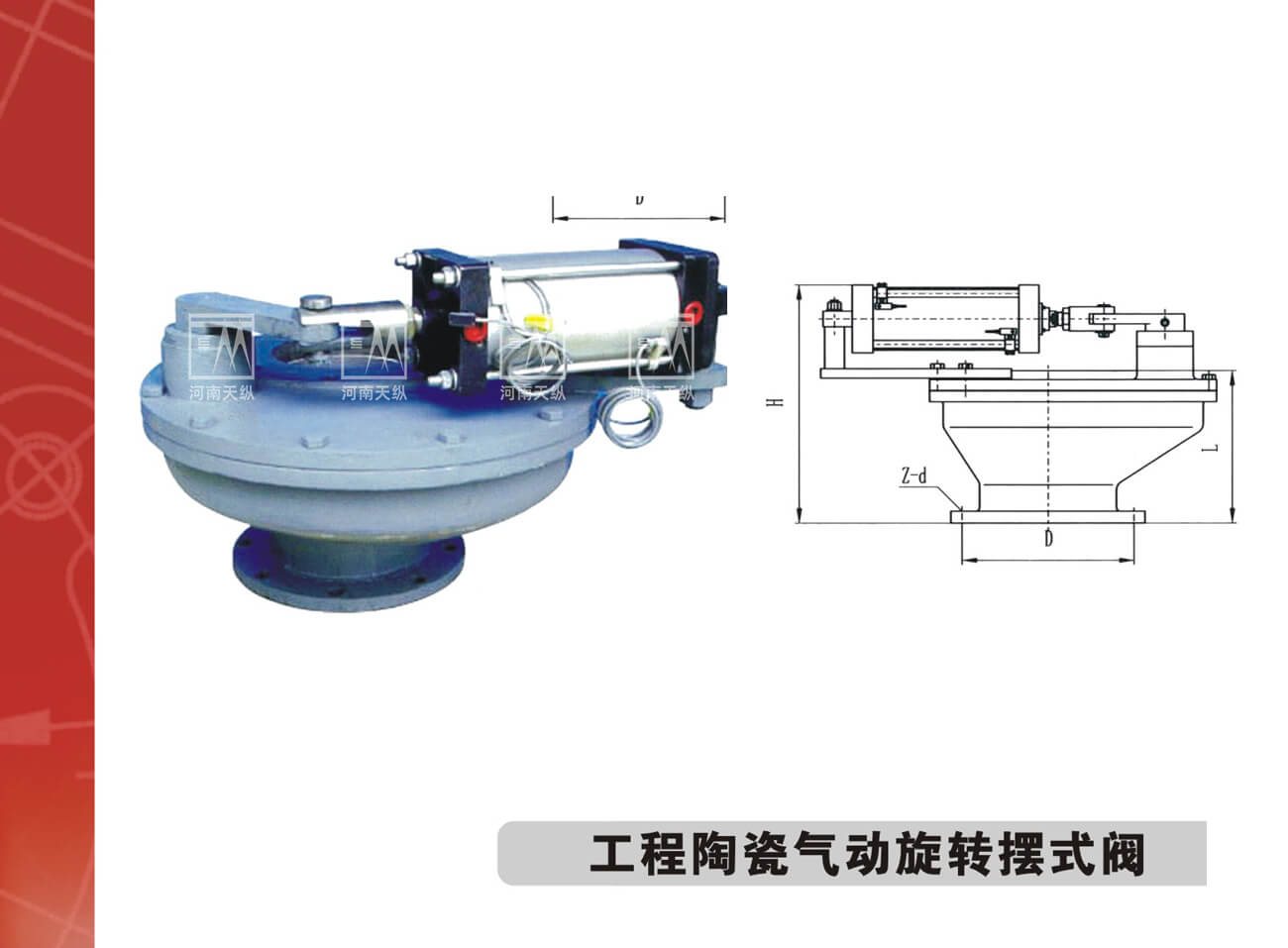

DN | 尺寸mm | 气缸 mm | 质量 kg | |||
D | Z-d | L | H | |||
150 | 240 | 8-φ23 | 210 | 360 | φ100 | 88 |
200 | 295 | 8-φ23 | 220 | 385 | φ125 | 103 |
250 | 350 | 12-φ23 | 300 | 390 | φ125 | 120 |
300 | 400 | 12-φ23 | 300 | 500 | φ160 | 138 |
350 | 460 | 16-φ23 | 350 | 500 | φ160 | 175 |
400 | 515 | 16-φ27 | 350 | 500 | φ200 | 210 |
注：1、以上的连接尺寸可根据用户的需求进行调整；
2、当介质温度大于250℃时气缸的选型及安装配套采用防热传导及防热辐射设计方案；
3、当介质温度大于425℃时阀门对应不同的高温区间采用不同的耐高温材质及采取相对应的设计方案；
4、阀门带有行程开关及配套用电磁阀，电性能参数按使用方提出的要求配套安装。
