基本型号：TZPZ43TC | TZPZ943TC | TZPZ243TC | TZPZ643TC
适用温度：/
驱动方式：液动、电动、气动、手动等
适用介质：铁矿、铜矿、铝矿的矿浆、含固体浑水、水冲渣
新型高压工程陶瓷料浆阀针对高压固液两相流工况介质管道而设计制造，它不仅采用了增韧型工程陶瓷来作为关断及抗节流冲刷的主要材料，而且同时设计有以抗节流冲刷为目的的结构形式，以满足该类介质管道的关断或关断 节流的双重使用功能，合理的导渣口设计使阀腔不积渣，流道通畅无阻力。
经多年的实践证明，高压工程陶瓷料浆阀的耐磨性能是普通耐磨阀门的10余倍，整体使用寿命得到大幅提高，在隔膜泵的管线使用中大幅降低了阀门的更换次数，节约了生产材料成本，减轻了现场工人的劳动强度，提高了员工工效，提升了设备的运行效率，使用行业的经济效益也同时得到提高。

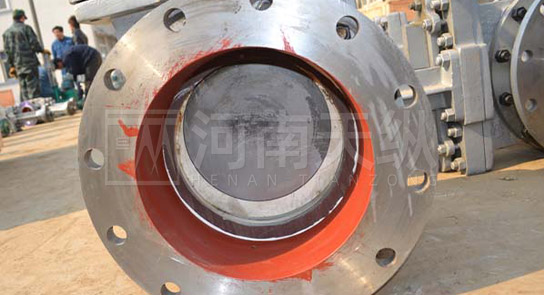

河南天纵自主研发的高压工程陶瓷料浆阀采用组合式闸板设计、流道采用耐磨导流结构设计，闸板材质为不锈钢、同时在密封面镶嵌ZTA工程陶瓷，出口端留有导渣口，内腔冲刷部位及出口流道内部喷涂碳化钨陶瓷，保证阀腔底部为直线型，与管道口径一致，使排渣顺利，解决了阀体底部积渣及磨损问题，绝对防止了阀体磨穿现象发生，极大提高产品的整体耐磨性能、抗冲击性，提高了密封性能，解决了硬密封阀门密封不可靠问题。
洗、选矿行业——用于高压远程输送矿浆、浆液管道
氧化铝行业——用于高压泵输送的矿浆、浆液管道
电站除灰行业——用于高压远程出送灰渣、浆液管道

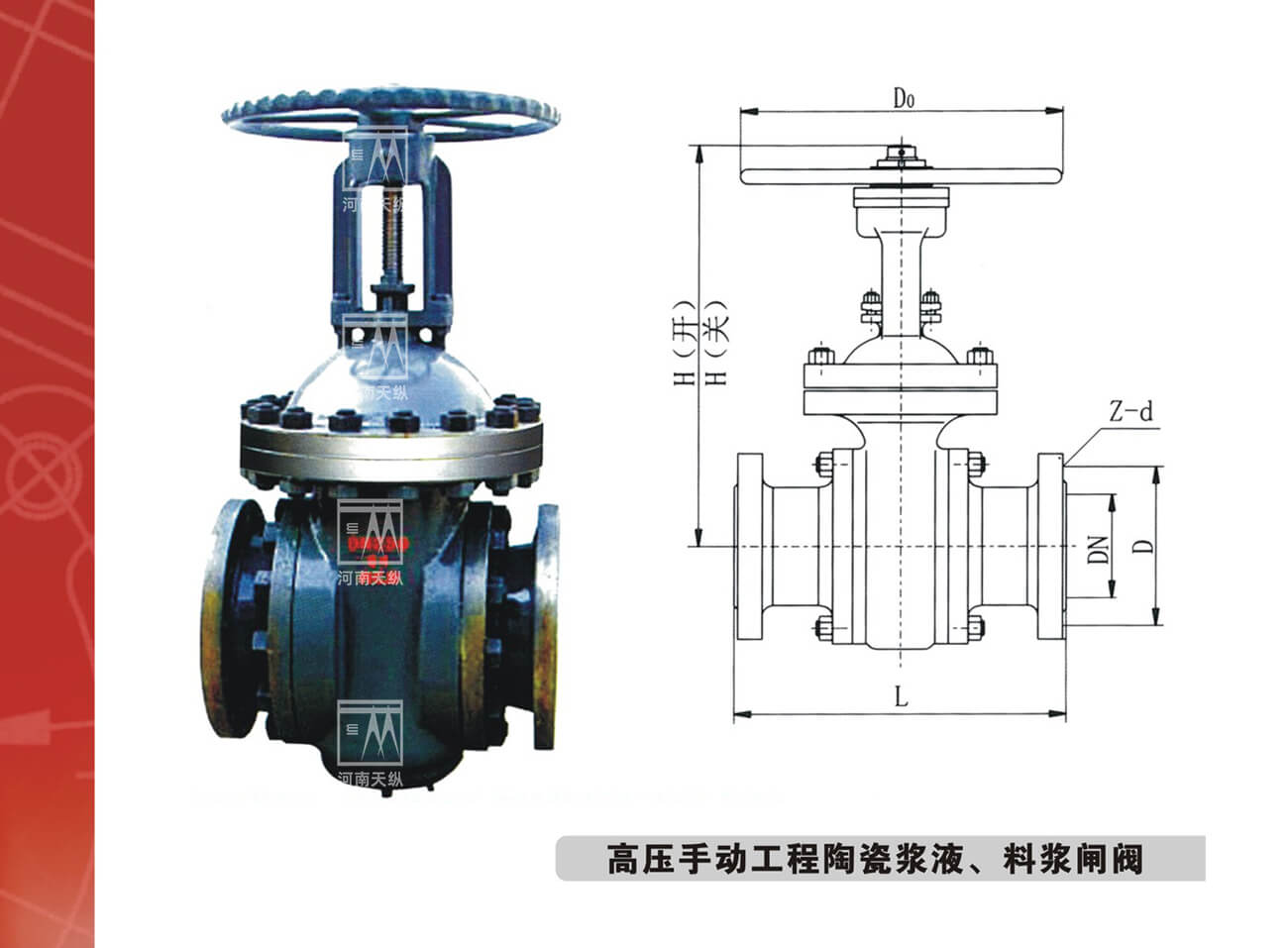

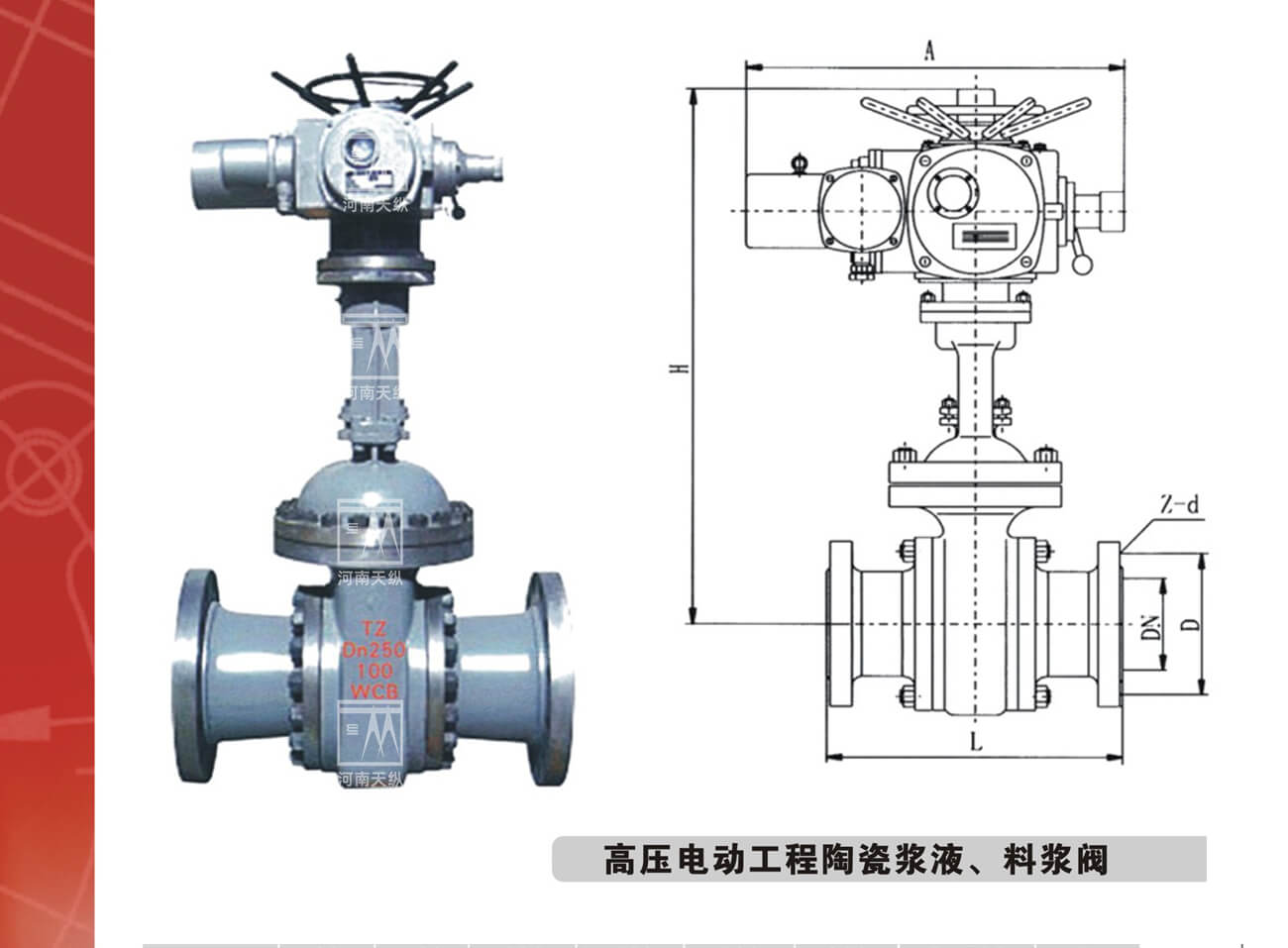

TZLZ743TC-160C法兰连接液压闸阀主要外形及结构尺寸（mm） | ||||||||
DN | L | D | D1 | D2 | b | z×Φd | H | 重量/kg |
50 | 300 | 195 | 145 | 99 | 38 | 8×Φ26 | 473 | 81 |
65 | 340 | 220 | 170 | 118 | 42 | 8×Φ26 | 570 | 115 |
80 | 390 | 230 | 180 | 132 | 46 | 8×Φ26 | 630 | 155 |
100 | 450 | 265 | 210 | 156 | 52 | 8×Φ26 | 725 | 200 |
125 | 525 | 315 | 250 | 184 | 56 | 8×Φ33 | 810 | 345 |
150 | 600 | 355 | 290 | 211 | 62 | 12×Φ33 | 915 | 600 |
200 | 750 | 430 | 360 | 284 | 66 | 12×Φ36 | 1150 | 780 |
250 | 850 | 515 | 430 | 345 | 76 | 12×Φ42 | 1416 | 1060 |
300 | 950 | 585 | 500 | 409 | 88 | 16×Φ42 | 1595 | 1280 |
350 | 1050 | 640 | 559 | 413 | 88 | 20×Φ42 | 1832 | 1590 |
400 | 1150 | 705 | 616 | 470 | 102 | 20×Φ45 | 2160 | 2010 |
500 | 1350 | 855 | 750 | 585 | 108 | 20×Φ51 | 3088 | 3211 |
